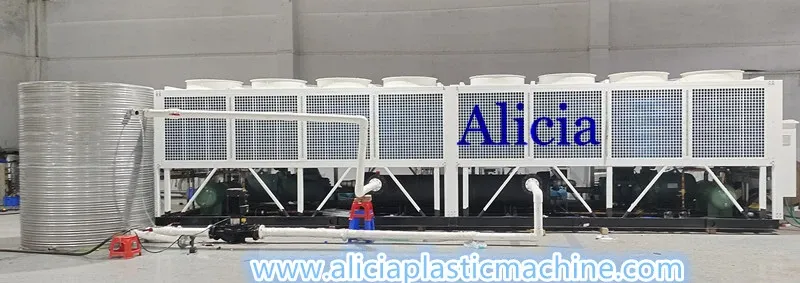

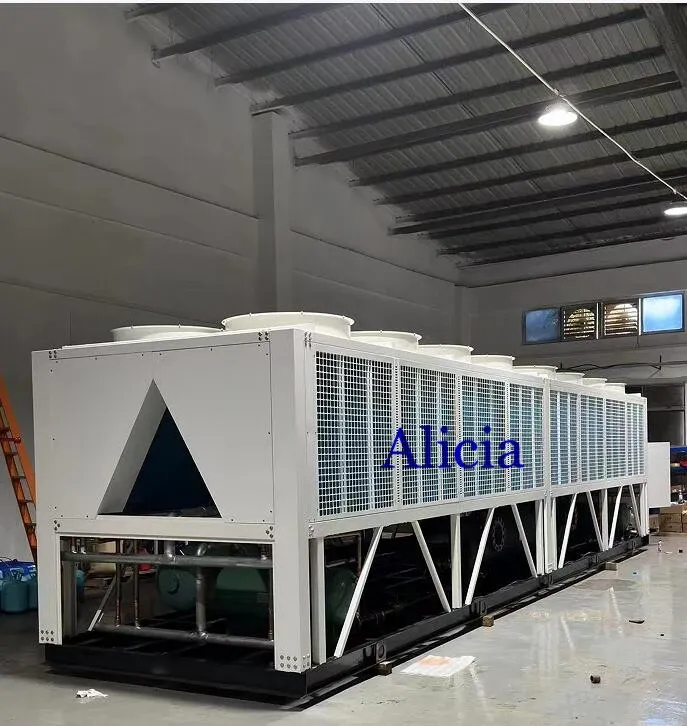

240RT luftgekühlter Schraubenkühler mit Kältemittel R134A

Modell AT-300ADS
Kühlleistung 726400Kcal/h, 840kw, 238,8RT
Kompressorleistung 140kw*2Stk.
Kühlwasserdurchfluss 145m3/h
Rohrgröße 200DN
Lüfterleistung: 2,2kw*16Stk.
Luftdurchfluss: 30000m3/h
Maschinengröße: L10800×B2300×H2500mm
beschreibung
beschreibung


Spezifikationen für luftgekühlten Schraubenkühler:

Name Modell AT-300ADS

Kühlleistung KW 840 Basierend auf einer Wasserauslasstemperatur von 15℃, Wassereinlassrücklauf bei 20℃, Kondensationstemperatur 50℃.

Kcal/h 840*860=722400

USRT 238

Spannung V 3Phase-380V-50HZ

Gesamtleistung KW 315,2kw (ohne 22kw Pumpe)

Gesamtstrom A 610

Kältemittel R134A Gas

Kompressortyp Halbhermetischer Schraubenkompressor

Startweg Y-Δ

Eingangsleistung (kW) 140kw*2Stk

Betriebsstrom (A) 520

Kondensatortyp Luftgekühltes hocheffizientes innenverschraubtes Kupferrohr mit hydrophilen Aluminiumfolienlamellen

Wärmeaustauschfläche 3850m2

Lüftertyp Geräuscharmer Außenrotorlüfter

Luftstrom m³/h 22500x16=30000m3/h

Leistung 2,2kw*16Stk

Verdampfertyp Rohrbündelwärmetauscher

Wärmeaustauschfläche 92 m2

Kühlwasserdurchfluss 145 m3/h

Wasserdruck 48 kPa

Energieregelung Einstellverhältnis 0-25-50-75-100 %

Steuerweg Thermisches Expansionsventil

Durchmesser der Kühlwassereinlass- und -auslassrohre DN 200

LCD-Steuerung Typ Touchscreen

Maschinengröße L*B*H (MM) 10800×2300×2500

Maschinengewicht KG 9300

Betriebsgewicht KG 10500

Innenbilder eines industriellen luftgekühlten und kühlenden Schraubenkühlers

01 Halbhermetische Kompressoren

▪ Weltbekannte halbhermetische Markenkompressoren für langfristig zuverlässigen und effizienten Betrieb; ▪ Der Kompressor läuft ohne Stufenbegrenzung, um eine stufenlose kontinuierliche Anpassung der Kühlleistung zwischen 25 % und 100 % der Belastung zu ermöglichen und eine stabile Leistung aufrechtzuerhalten; ▪ Option: HANBELL, BITZER
Bitzer-Kompressor
Bitzer-Kompressor

02 Luftgekühlter, hocheffizienter Verdampfer mit Kupferrohr und hydrophiler Aluminiumfolie mit Innengewinde

Der Kondensatortyp ist ein hydrophiler Aluminiumfolienrippentyp. Die Aluminiumfolie ist hydrophil behandelt. Durch eine spezielle Verarbeitung wird auf der Oberfläche eine hydrophile Schicht aufgetragen. Das Kondenswasser verteilt sich schnell auf der hydrophilen Aluminiumfolie und kondensiert nicht zu Wassertröpfchen. Vergrößern Sie die Wärmeaustauschfläche, beschleunigen Sie die Kühl- und Heizgeschwindigkeit und vermeiden Sie effektiv die Geräusche, die durch Kondenswasser entstehen, das den Luftstrom blockiert.

Hydrophiler Verdampfer mit Lamellen aus Aluminiumfolie

Der Rohstoff des Wärmetauschers ist hydrophile Aluminiumfolie, die die Kühleffizienz um 5 % steigern kann. Es ist außerdem korrosions- und schimmelhemmend, hat keinen Geruch und verursacht keine Ansammlung von Wassertropfen, die den Wärmeaustausch blockieren.

03 Rohrbündelverdampfer

Der Rohrbündelverdampfer verfügt über ein Innenprofil aus Kupfer mit größerer Wärmeaustauschfläche für höhere Effizienz und Maximierung der Systemleistung.
Rohrbündelverdampfer


05 Trockenfilter
Nehmen Sie einen geschweißten Winkelfilter an, das Filterelement ist ein importiertes Molekularsieb. Kann Wasser, Säure und andere Verunreinigungen filtern und ist leicht auszutauschen.
Trockenfilter


06 Wärmeexpansionsventil

Das importierte thermische Expansionsventil wird verwendet, um die unter Hochdruck gekühlte Flüssigkeit in eine Flüssigkeit mit niedriger Temperatur und niedrigem Druck zu drosseln und abzukühlen und die Durchflussrate des Kältemittels in den Verdampfer entsprechend der Verdampfungstemperatur automatisch anzupassen und eine aufrechtzuerhalten bestimmter Druck, um die Verdampfung im Verdampfer sicherzustellen. Rate.

Thermisches Expansionsventil

07 Elektrisches Steuersystem

Das Bedienfeld ist ein LCD-Touchscreen mit hochautomatisierter, einfach zu bedienender und intuitiver Benutzeroberfläche, mit der das Gerät die Leistungsenergie kontinuierlich zwischen 25 % und 100 % (oder stufenlose Energieeinstellung) anpassen kann, um die vollständige Leistung des Kompressors sicherzustellen Spielen Sie und helfen Sie den Benutzern, Betriebskosten in größtmöglichem Umfang zu sparen. Die Benutzeroberfläche des Bedienfelds verfügt über zwei Sprachen: Chinesisch und Englisch.

Elektrisches Steuersystem

08 Sicherheitsschutzvorrichtung:

Das System ist mit Motorüberlastung, Kurzschlussschutz, Überhitzung, Hochdruck, Niederdruck, Kompressorverzögerungsstartschutz, Wasserdurchflussschutz und anderen Funktionen ausgestattet, das Gerät läuft sicher und zuverlässig.



Anwendung für industrielle luftgekühlte und kühlende Schraubenkühler:
Industrielle luftgekühlte und kühlende Schraubenkühler können gefrorenes Wasser mit niedriger Normaltemperatur erzeugen, das häufig in den Bereichen Kunststoffe, Galvanisierung, Elektronik, Chemie, Pharmazie, Druck, Lebensmittelverarbeitung, zentrale Klimaanlagen usw. verwendet wird.
